海德汉绝对值编码器

更新时间:2019-11-27

访问量:580

厂商性质:代理商

生产地址:德国

简要描述:

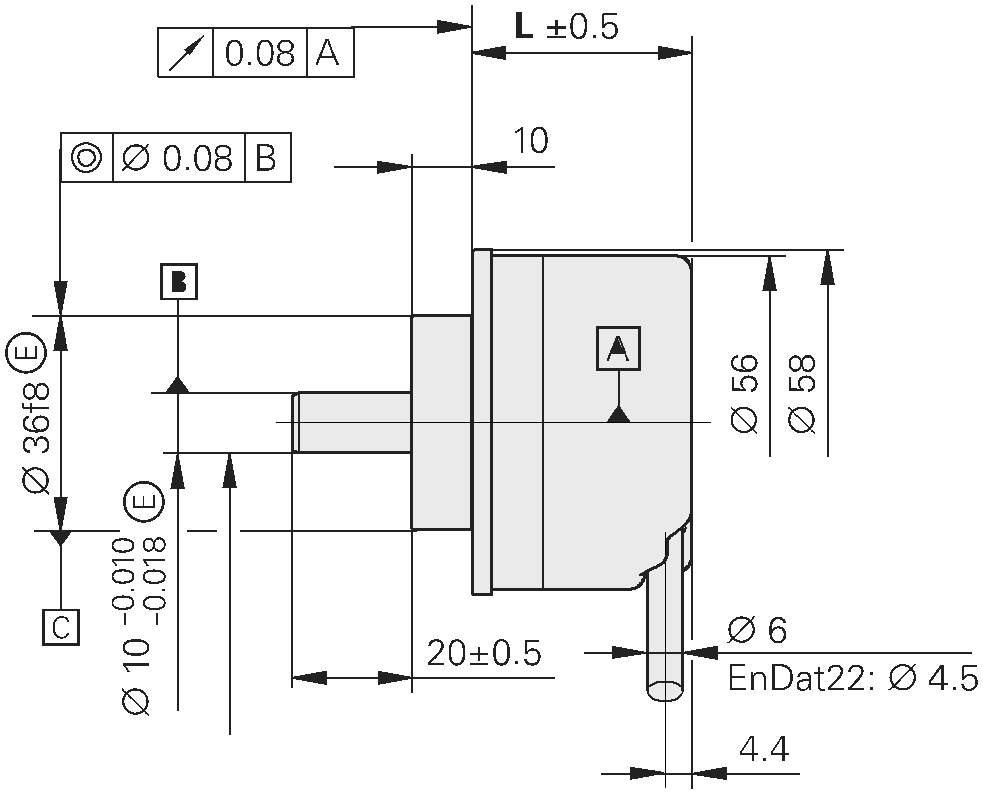

海德汉绝对值编码器工作原理:钟表齿轮式绝对值真多圈编码器,单圈码盘为13位光学系统码盘,每圈分辨率8192,多圈码盘为4组齿轮组磁电码盘,12位4096圈;总25位全行程绝对值编码。信号输出:SSI同步串联信号,也可通过信号接口输出Profibus-DP、Canopen、RS485、并行。外形特征:外径58mm(相当于58系列或60系列)夹紧法兰10mm转轴。

海德汉绝对值编码器


ROQ425绝对值编码器(SSI、EnDat)

德国HEIDENHAIN

德国HEIDENHAIN海德汉ROQ425绝对值编码器

德国HEIDENHAIN海德汉ROQ425绝对值编码器
技术参数
工作电压: 10~30V (SSI); 5V±5%(EnDat) 振荡: 10g(55-2000Hz)
输 出 码: 格雷码(SSI);纯二进制(EnDat) 冲击: 100g(6ms)
每圈分辨率: 8192 zui高工作温度: 100℃
连续圈数: 4096 zui低工作温度: -40℃(固定电缆)
附加增量信号: 1Vpp,512线/圈,A、B双相

-10℃(活动电缆)
zui大电缆长度: 100米(SSI) 150米(EnDat) 外径: Ф58mm
电气允许转速: 5000转/分 转轴: Ф10mm×19.5mm
zui大机械转速: 10000转/分

Ф12mm(轴套型)
zui大轴上负载: 径向60N,轴向40N (n≤6000转/分) 防护等级:

外壳、电气 IP67

轴端 IP64或IP66

启动转矩: <1Ncm(20℃)

输出接口: SSI

棕绿 白绿 粉红
10-30v 0v Clock + Clock - Date+ Date-
附加A/B两相增量信号 (1Vpp,90°相位差) 绿/黑 黄/黑 蓝/黑 红/黑
A+ A- B+ B-

线缆屏蔽线已与编码器外壳短接。

SSI:时钟同步串行信号,zui大时钟频率1MHz。

EnDat2.1: 时钟同步串行信号,zui大时钟频率2MHz。


海德汉绝对值编码器


ERN1381.001-2048, ID: 313453-06, 313453-02
ERN1381.020-2048, ID: 385489-06
ERN1381-2048, ID:385489-56
ERN1381.040-2048, ID:608290-01
ERN1381.062-2048, ID: 385489-08, 385489-07
ERN1387.001-2048, ID:312215-14
ERN1387.001-2048.ID:312215-02, 312215-66
ERN1387-2048, ID:373787-N6
ERN1387.02-2048,ID:385487-01
ERN1387.020-2048, ID: 385487-03
ERN1185.003-2048, ID:316278-58
ROD320.020-1000 ID: 538723-05
ROD320.005-1000 ID:291843-04
ROD320.020-2000, 291843-06
R0D320.005-2500, 291843-01
ROD320.001
ROD320.002, 254847-05
ROD320.005
ROD320.007
ROD323
ROD436
ROD323.001-1024 ID:237974-01
ROD323.031-1024 ID:377101-5R
RON350-2048, 254426-04
ROD431.001-2048, ID:317393-03
ROD431-1024,ID:317393-52
ROD431.001-1024, ID: 309288-01,
ROD431.020-1024 ID: 538727-02
ROD431-1024 317393-02, 317393-52, 538727-52
ROD320.005-2500 ID: 291843-01
ROD320-2500, ID:538723-01
ERN1381.020-2048 , ID: 385489-06
EQN1125.030
EQN1325.020-2048, ID: 538234-01
EQN1325, ID: 312214-53
EQN1325.001-2048, ID312214-16
EQN1325-2048, ID:538234-51
EQN1325-2048 ID:515385-01
EQN1325.048-2048, 655251-01
EQN425,ID:312214-16
ERN1331-1024, ID:538727-55
ERN1331-1024, ID:538727-53, 538727-52
ERN1331-2048, ID:538727-56
ERN1331.051-1024, ID:317393-05
ERN1331.051-1024, ID: 317393-55
ERN1331.061-1024, ID:538727-05
ERN1331.052-1024
ERN1331.062-2048 , ID538727-56
ERN1331.051-1024 ID: 375272-02 ERN1381-2048
ERN1387-2048 ROD431-1024
ROD320-2500/5000/2000 EQN1325-2048
