产品中心您的位置:网站首页 > 产品中心 > IFM易福门 > 压力传感器 > PA3521易福门IFM压力传感器

易福门IFM压力传感器

更新时间:2021-02-07

访问量:581

厂商性质:代理商

生产地址:德国

简要描述:
易福门IFM压力传感器
PA3521 PA-250-SBG14-A-ZVG/US/ /V
PA3522 PA-100-SBG14-A-ZVG/US/ /V
PA3523 PA-025-RBG14-A-ZVG/US/ /V
PA3524 PA-010-RBG14-A-ZVG/US/
品牌IFM/德国易福门应用领域印刷包装,航天,汽车,电气,综合

易福门IFM压力传感器

易福门您身边的合作伙伴,产品主要有:
位置传感器:电感式传感器、电容式传感器、磁性传感器、气缸传感器、安全技术、阀门传感器、光电传感器红外光/红光、激光传感器、光纤传感器、轮廓识别传感器、编码器。
流通传感器:估算系统、料位传感器、流量传感器、压力传感器、温度传感器、振动诊断系统

易福门IFm压力传感器

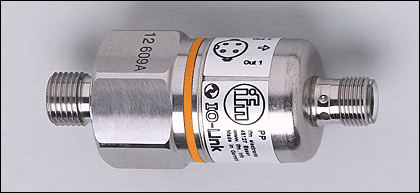

PP7554
电子压力传感器
PP75
接插件
系统接口 G? A / M5 I
通信接口: IO-Link 1.0
(COM2 slave, 38.4 kBaud)
通过示教功能调节开关点
2个输出

OUT1 = 开关量输出
OUT2 = 开关量输出或诊断输出
测量范围
-1...10 bar
-14.5...145 PSI
-0.1...1.0 MPa
        Made in Germany
     应用范围         压力: 相对压力
液体和气体
电气设计         DC PNP
输出功能         2 x 常开 / 常闭可选或1 x 常开 / 常闭可选 + 1 x 常闭 (诊断功能)

工作电压 [V]        9.6...36 DC 1)
电流负载 [mA]        2 x 250
短路保护         脉冲
反相保护         是
过载保护         是
电压降 [V]        < 2

电流损耗 [mA]        < 45

抗压强度         75 bar    1087 PSI    7.5 MPa
爆破压力低)         150 bar    2175 PSI    15 MPa

设定范围
开关点, SP         -0.90...10.00 bar    -13...145 PSI    -0.090...1.000 MPa
复原点, rP         -0.95...9.95 bar    -14...144 PSI    -0.095...0.995 MPa
设定步距         0.05 bar    1 PSI    0.005 MPa

出厂设定         SP1 = 2.50 bar; rP1 = 2.30 bar
SP2 = 7.50 bar; rP2 = 7.30 bar
OUT1 = Hno; OUT2 = Hno

精度/偏差
(测量范围值的%)
开关点精度         < ± 0.5
特征曲线偏差 *)         < ± 0.25 (BFSL) / < ± 0.5 (LS)
迟滞         < ± 0.1
重复精度 **)         < ± 0.1
长时间稳定性 ***)         < ± 0.1
温度系数(TEMPCO) 温度范围内0...80° C (测量范围值的%每10K)
零点的大温度系数         0.2
测量范围值的大温度系数         0.2

通电预热时间 [s]        0.3
反应时间开关量输出[ms]         3
用于开关量输出的阻尼 (dAP) [ms]         3; 6; 10; 17; 60; 125; 250; 500
开关频率 [Hz]        170
环境温度 [°C]        -25...85
介质温度 [°C]        -25...90
存储温度 [°C]        -40...100
防护等级         IP 68 ****) / IP 69K, III
绝缘电阻 [M?]        > 100 (500 V DC)
抗冲击
DIN EN 61373: 类别3
DIN IEC 60068-2-27 / DIN IEC 60068-2-29:     1000 g
抗震
DIN EN 60068-2-64: 14 g DIN EN 61373:  类别2
DIN IEC 68-2-6:     20 g (10...2000 Hz)
小开关周期         1亿
EMC电磁兼容
抗扰度     根据EN 61000-6-2规定
EN 61000-4-2 ESD静电放电:     4 kV 触点放电 / 15 kV 空气放电
EN 61000-4-3 HF radiated电磁场辐射:     20 V/m (80...1000 MHz)
EN 61000-4-4 Burst暂态脉冲:     4 kV 耦合夹具
EN 61000-4-5脉冲:     0.5 kV 电源 / 1 kV DC产品的信号
EN 61000-4-6 HF conducted:     10 V (0.15...80 MHz)
抗扰度     根据交通95/54/EG规定 / 04/104EG / 05/83/EG
根据ISO 11452-2规定吸收室测试:     80 V/m (20...2000 MHz)
EN 50155:     等级T3、C1、S1
MTTF [年]        310
外壳材料         不锈钢(304S15); FPM (Viton); EPDM/X (Santoprene); PA
材料(潮湿部件)         不锈钢(303S22); 陶瓷; FPM (Viton)
显示
运行     2 x LED 绿色
开关状态     2 x LED 黄色
接口         M12接插件

重量 [kg]        0.228
注释
1) 用于通信的电源电压: 18...32 V DC
参考UL: 根据UL508标准,带过载电流保护的“限制电压”。
*) BFSL = Best Fit Straight Line / LS = 极限值设定
**) 温度浮动 < 10 K
***) 每年测量范围值的%
****) 7天 / 水深1 m/ 0.1 bar
可提供e1许可证

接线

----------OUT1/Teach/Data----------
用于双向通信的数据通道
附加的:
用于压力极限值的开关信号或
用于示教信号的输入
----------OUT2----------
用于压力极限值的开关信号或
诊断信号


PP000E PP-400-SBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, e1型号批准, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...400 bar, M12接插件
        PP001E PP-250-SBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, e1型号批准, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...250 bar, M12接插件
        PP002E PP-100-SBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, e1型号批准, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...100 bar, M12接插件
        PP003E PP-025-RBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, e1型号批准, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...25 bar, M12接插件
        PP004E PP-010-RBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, e1型号批准, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: -1...10 bar, M12接插件
        PP0520 PP-400-SBG14-QFNKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC NPN, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...400 bar, M12接插件
        PP0521 PP-250-SBG14-QFNKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC NPN, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...250 bar, M12接插件
        PP0522 PP-100-SBG14-QFNKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC NPN, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...100 bar, M12接插件
        PP0523 PP-025-RBG14-QFNKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC NPN, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...25 bar, M12接插件

        PP0524 PP-010-RBG14-QFNKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC NPN, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: -1...10 bar, M12接插件
        PP2001 PP-PRG- /QFRKG/US/ /
可编程-/ 显示器, 用于EPS和IO link传感器, IP 67, 环境温度 -25...80 °C, M12接插件
        PP7550 PP-400-SBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...400 bar, M12接插件
        PP7551 PP-250-SBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...250 bar, M12接插件
        PP7552 PP-100-SBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...100 bar, M12接插件
       易福门IFm 压力传感器 PP7553 PP-025-RBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...25 bar, M12接插件
   易福门IFm 压力传感器 PP7554 PP-010-RBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: -1...10 bar, M12接插件
   易福门IFm 压力传感器 PP7556 PP-2,5-RBG14-QFPKG/US/ /V
电 子压力传感器, 通信接口: IO-Link 1.0 (COM2 slave, 38.4 kBaud), 通过示教功能调节开关点, DC PNP, 2个输出, OUT1 = 开关量输出, OUT2 = 开关量输出或诊断输出, IP 68 * / IP 69K, 环境温度 -25...85 °C, 测量范围: 0...2,5 bar, M12接插件
        PPA020 PPA400-SBR14-ASIVG/US/ /V
电子压力传感器, 模拟值 (16 bit值,带标记), AS-i Profil S-7.3, AS-i, IP 67, 环境温度 -25...70 °C, 测量范围: 0...400 bar, M12接插件
        PPA024 PPA010-RBR14-ASIVG/US/ /V
电子压力传感器, 模拟值 (16 bit值,带标记), AS-i Profil S-7.3, AS-i, IP 65, 环境温度 -25...70 °C, 测量范围: 0...10 bar, M12接插件
       易福门IFm 压力传感器 PPA060 PPA600-SBR14-ASIVG/US/ /V
电子压力传感器, 模拟值 (16 bit值,带标记), AS-i Profil S-7.3, AS-i, IP 67, 环境温度 -25...70 °C, 测量范围: 0...600 bar, M12接插件
压力传感器
PP000E
电子压力传感器
PP00
接插件
系统接口 G? A / M5 I
通信接口: IO-Link 1.0
(COM2 slave, 38.4 kBaud)
通过示教功能调节开关点
e1型号批准

2个输出
OUT1 = 开关量输出
OUT2 = 开关量输出或诊断输出
测量范围
0...400 bar
0...5800 PSI
0...40 MPa
         Made in Germany
     应用范围         压力: 相对压力
液体和气体
当介质是气体,压力> 25 bar时,请事先与制造商ifm。
电气设计         DC PNP
输出功能         2 x 常开 / 常闭可选或1 x 常开 / 常闭可选 + 1 x 常闭 (诊断功能)

工作电压 [V]        9.6...36 DC 1)
电流负载 [mA]        2 x 250
短路保护         脉冲
反相保护         是
过载保护         是
电压降 [V]        < 2

电流损耗 [mA]        < 45

抗压强度         600 bar    8700 PSI    60 MPa
爆破压力(低)         1000 bar    14500 PSI    100 MPa

设定范围
开关点, SP         4...400 bar    60...5790 PSI    0.4...40.0 MPa
复原点, rP         2...398 bar    30...5760 PSI    0.2...39.8 MPa
设定步距         2 bar    30 PSI    0.2 MPa

出厂设定         SP1 = 100 bar; rP1 = 92 bar
SP2 = 300 bar; rP2 = 292 bar
OUT1 = Hno; OUT2 = Hno

精度/偏差
(测量范围值的%)
开关点精度         < ± 0.5
特征曲线偏差 *)         < ± 0.25 (BFSL) / < ± 0.5 (LS)
迟滞         < ± 0.1
重复精度 **)         < ± 0.1
长时间稳定性 ***)         < ± 0.1
温度系数(TEMPCO) 温度范围内0...80° C (测量范围值的%每10K)
零点的大温度系数         0.2
测量范围值的大温度系数         0.2
     通电预热时间 [s]        0.3
小反应时间开关量输出[ms]         3
用于开关量输出的阻尼 (dAP) [ms]         3; 6; 10; 17; 60; 125; 250; 500
开关频率 [Hz]        170
环境温度 [°C]        -25...85
介质温度 [°C]        -25...90
存储温度 [°C]        -40...100
防护等级         IP 68 ****) / IP 69K, III
绝缘电阻 [M?]        > 100 (500 V DC)
抗冲击
DIN EN 61373: 类别3
DIN IEC 60068-2-27 / DIN IEC 60068-2-29:     1000 g
抗震
DIN EN 60068-2-64: 14 g DIN EN 61373:  类别2
DIN IEC 68-2-6:     20 g (10...2000 Hz)
小开关周期         1亿
EMC电磁兼容
抗扰度     根据EN 61000-6-2规定
EN 61000-4-2 ESD静电放电:     4 kV 触点放电 / 15 kV 空气放电
EN 61000-4-3 HF radiated电磁场辐射:     20 V/m (80...1000 MHz)
EN 61000-4-4 Burst暂态脉冲:     4 kV 耦合夹具
EN 61000-4-5脉冲:     0.5 kV 电源 / 1 kV DC产品的信号
EN 61000-4-6 HF conducted:     10 V (0.15...80 MHz)
抗扰度     根据交通95/54/EG规定 / 04/104EG / 05/83/EG
根据ISO 11452-2规定吸收室测试:     80 V/m (20...2000 MHz)
EN 50155:     等级T3、C1、S1
MTTF [年]        310
外壳材料         不锈钢(304S15); FPM (Viton); EPDM/X (Santoprene); PA
材料(潮湿部件)         不锈钢(303S22); 陶瓷; FPM (Viton)
显示
运行     2 x LED 绿色
开关状态     2 x LED 黄色
接口         M12接插件
     重量 [kg]        0.232
注释
1) 用于通信的电源电压: 18...32 V DC
*) BFSL = Best Fit Straight Line / LS = 极限值设定
**) 温度浮动 < 10 K
***) 每年测量范围值的%
****) 7天 / 水深1 m/ 0.1 bar

接线

易福门IFM压力传感器

 部分产品如下
SA0501 SDS201 TM1061 ST3630 SI1101 ZZ0119 SL5203 SF6000 ZZ0059 ZZ0166 TT3050 ZB0030
SA0506 SF0516 TM9061 SU0500 SI1104 ZZ0120 SL5204 SF6200 ZZ0062 ZZ0171 TT3150 ZB0031
SA0508 SF0524 TM9550 SU0502 SI1106 ZZ0121 SN0110 SH1199 ZZ0063 ZZ0172 TT3250 ZB0032
SA0510 SF0527 TM9950 SU7000 SI2000 ZZ0124 SN0150 SH1299 ZZ0064 ZZ0173 TT5050 ZB0033
IFM易福门传感器SR0151
IN5335 IN-2002-FRKG/0,315M/PH/OVERP
IN5336 IN-2002-FRKG/0,28M/PH    OVERP
IN5337 IND3004DBPKG/US-100-DPV/10-55V
IN5339 IN-3002-BPKG/0,2M/AMP/8-12V
IN5345 IND3004DBPKG/US-100-DPV
IN5347 IN-3002-BPKG/0,22M
IN5348 IN-2004-FRKG/10M
IN5364 IN-3002-APKG/AS-514-TPO
IN5370 IN-3003-BPKG/AS-610-TPS
IN5372 IN-3004-BPKG/AS-610-TPS

易福门IFM压力传感器



产品特征
流量监控器
用于适配器的紧凑型型号
系统接口: 用于适配器的内螺纹M18 x 1.5
探杆长度: 45 mm
2个开关量输出
S1: 流量监控
S2: 温度监控
设定范围: 3...300 cm/s (液体介质)
使用范围
应用范围 液体和气体介质
介质温度 [°C] -25...80
电气数据
电气设计 DC PNP
工作电压 [V] 19...36 DC
电流损耗 [mA] < 60
防护等级 III
反相保护
输出
输出功能 2 x 常开 / 常闭可选
电流负载 [mA] 2 x 250
电压降 [V] < 2.5
短路保护 脉冲
过载保护
测量/设定范围
液体介质
设定范围 [cm/s] 3...300
大灵敏度时的测量范围 [cm/s] 3...100
气体介质
设定范围 [cm/s] 200...3000
大灵敏度时的测量范围 [cm/s] 200...800
温度监控
设定范围 [°C] 2...80
精度/偏差
开关点精度 [cm/s] ± 2...± 10 *)
迟滞 [cm/s] 2...5 *)
重复精度 [cm/s] 1...5 *)
温度变化率 [cm/s x 1/K] 0.1 **)
介质温度梯度大值 [K/min] 300
温度监控
开关点精度 [K] ± 3 (v > 5cm/s) ***)
迟滞 [K] 2
重复精度 [K] ± 2
反应时间 温度 (型号) [s] 5
分辨率 [K] 1
反应时间
通电预热时间 [s] 10
反应时间 [s] 1...10
软件/编程
开关点调整 按钮
环境条件
抗压强度 [bar] 300
环境温度 [°C] -25...80
存储温度 [°C] -25...100
外壳防护等级 IP 67
